[MATLAB]圖形處理技巧

 以前學習時用的東西

PPT載點:
載點一
https://drive.google.com/file/d/0B16FYg8XH6UGMUt0TFNuUnRmQ2c/view?usp=sharing
載點二
http://download.csdn.net/detail/king39461/8384765

以下為簡單介紹

Outline

}平面基本繪圖

}立體基本繪圖

}圖形特性設定

平面基本繪圖

•plot指令

•axis指令

•set指令

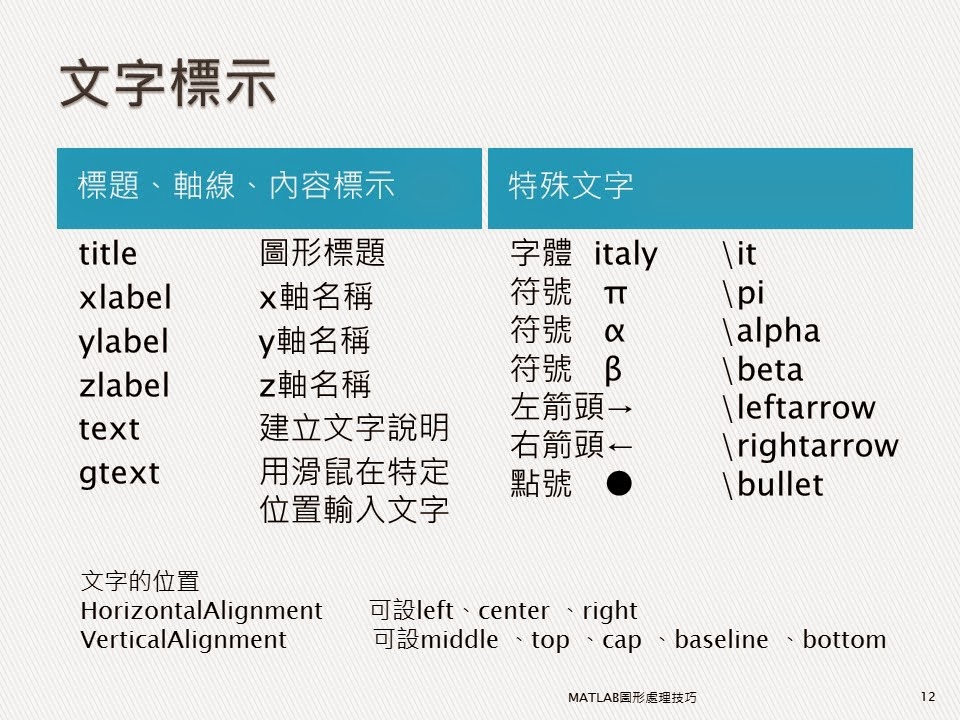

•文字標示

•legend指令

•num2str指令

•fill指令

•subplot指令

•Fplot指令

•應用繪圖指令

•向量繪圖指令

•其他繪圖指令

plot 指令

plot(x,y,‘顏色線條標示')

把一組一對一的資料組分別畫到x軸與y軸上。

顏色:

黃  y

紅  r

綠  g

藍  b

白  w

黑  k

紫  m

青  c

線條:

實線  -

斷線  --

虛線  :

點虛線  -.

標示:

正號  +

圓形  字母o

星號  *

點  .

交叉  字母x

方形  文字 square

Axis 指令

axis([xmin xmax ymin ymax ])

限制顯示圖表之X與Y表示範圍

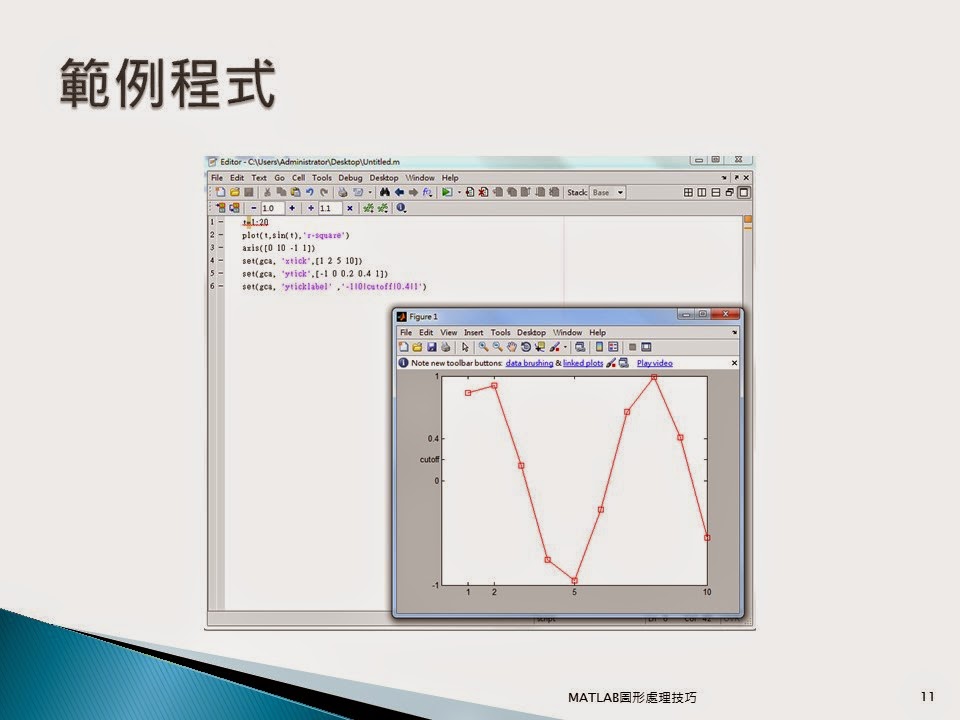

Set 指令

set(gca, 'xtick',[1 2 5 10])

設定X和Y顯示的座標

set(gca, ‘ytick',[0 1 2])

set(gca, ‘yticklabel’ ,’a|b|c’)

legend 指令

legend (‘string1’.’string2’)

圖形上很多線標時，區分其所代表意義。

string1表示第一個出現的圖形

string2表示第二個出現的圖形

num2str 指令

a=num2str(b)

顯示一段固定的字串，另外一段是變數。

fill 指令

fill(x,y,’color_style’)

把畫線的區域內塗滿顏色

Subplot 指令

subplot(mnk)

表示多個圖形

m上下分割的個數

n左右分割的個數

k分割後的圖編號
